德國原裝進口圖爾克PS010V-504-LUUPN8X-H1141壓力傳感器（不可旋轉），電流輸出或pnp/npn晶體管輸出。

過程連接安裝后外殼可旋轉
n 無需工具可調整讀數。
n 通過嵌入式接鈕及“MODE”“SET”兩按鍵實
現編程。
n 壓力單位的永久顯示 (bar, psi, kPa, MPa,
misc…)
n 峰值壓力記憶
n 壓力范圍-1…10 bar rel.

功能原理
PＳ系列壓力傳感器采用壓敏電阻式陶瓷膜片。 硅膜片與所對應的被測壓力是不平衡的?；诓煌膫鞲衅餍吞枺a生的電壓值被處理成開關量或模擬量信號。 本體可旋轉和不可旋轉類型的傳感器，多種過程連接方式，齊平膜片或無死區壓力感應膜片，測量精量為滿量程的0.5%,高靈活性及牢固的過程接口。

型號PS010V-504-LUUPN8X-H1141
貨號6832764
相對壓力-1…10bar rel.
工作范圍-14.5…145.04psi
工作范圍-0.1…1MPa
可耐過壓e 25 bar
Burst pressure ? 25 bar
響應時間< 3 ms
供電
工作電壓? 18…30VDC
電流損耗e 50 mA
壓降在 Ie e 2 V
測量保護SELV、PELV符合EN 50178標準
Short-circuit/reverse polarity protection 是/ 是
防護類型和等級IP67/ III
輸出
1路輸出開關量輸出或IO-LINK模式
2路輸出模擬量輸出
開關量輸出
輸出性能常開/常閉 , PNP/NPN
Accuracy switching output ± 0.5 % v. E. BSL
額定工作電流0.2 A
開關頻率e 180 Hz
開關點距離? 0.5 %
開關點： (小 + 0.005 x range) up to f.s.
釋放點小可達(SP - 0.005 x range)
在頻繁開關? 100 ms
模擬量輸出
模擬量輸出?0…e10V
工作范圍0…10 V, 0…5 V (3線)
負載： ? 2 kò
精度LHR 模擬量輸出± 0.5 BSL終值 %
IO-Link
IO-Link特性特性符合1.0版
參數化FDT / DTM
傳輸方式corresponds to 3-wire physics (PHY2)
傳輸速率COM 2 / 38.4 kbps
處理數據寬度16 bit
測量值信息14 bit
開關點信息2 bit
框架類型2.2
Genauigkeit ± 0.5 BSL終值 %

溫度狀態
介質溫度-40…85 °C
溫度系數零點 Tk0 ± 0.15 滿量程10 K的 %
量程溫度系數 TkS ± 0.15 滿量程10 K的 %
周圍環境
環境溫度-40…80 °C
儲藏溫度-40…+80°C
防震動性20 g (9…2000 Hz),符合IEC68-2-6標準
防沖擊性50 g (11 ms) 符合IEC61508標準
EMC EN 6100042 ESD:4 kV CD / 8 kV AD
EN 61000-4-3 高頻幅射：15 V/m
EN 61000-4-4 沖擊：2 kV
EN 61000-4-5浪涌:1000 V, 42 Ohms
EN 61000-4-6 高頻線綁定:10 V
外殼
外殼材料不銹鋼/塑料, V2A (1.4305)
接液部分材質不銹鋼 A2 1.4305 (AISI 303)
壓力傳感器材質ceramics Al2O3
密封圈材料FPM spez.

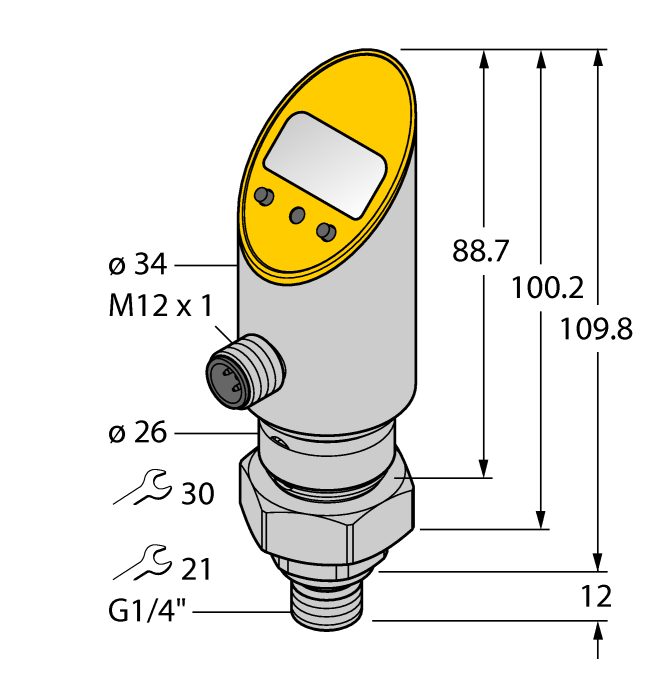

過程連接G ?″ 外螺紋
Wrench size pressure connection / coupling nut 21/ 30
連接接插件, M12 x 1
參考條件依據 IEC 61298-1
溫度15…25 °C
氣壓860…1060 hPa abs.
濕度45…75 % rel.
輔助電源24 VDC
顯示4位7段數顯，可旋轉180°，可脫離
開關狀態指示2路LED指示燈 黃
可編程項模擬量輸出的起始及終止值，開關點及釋放
點，PNP/NPN，NO/NC,遲滯/窗口模式，壓力峰值記
憶
顯示單元5個綠LED燈(bar, PSI, MPa, misc)

附件
型號貨號尺寸圖
PTS-Cover 6907410 保護帽
Wiring accessories
型號貨號尺寸圖
RKC4.4T-2/TEL 6625013 線纜連接，孔頭 M12、直角；4 針，線纜長度：2 m; 護套材
質:PVC, 黑色; cULus 認證; 其他線路長度應可訂貨，

WKC4.4T-2/TEL 6625025 連接線纜，孔頭 M12、彎角；4 針，線纜長度：2 m; 護套材
質:PVC, 黑色; cULus 認證; 其他線路長度應可訂貨，

RKC4.4T-2/TXL 6625503 線纜連接，孔頭 M12、直角；4 針，線纜長度：2 m; 護套材
質:PVC, 黑色; cULus 認證; 其他線路長度應可訂貨，

WKC4.4T-2/TXL 6625515 連接線纜，孔頭 M12、彎角；4 針，線纜長度：2 m; 護套材
質:PVC, 黑色; cULus 認證; 其他線路長度應可訂貨，
